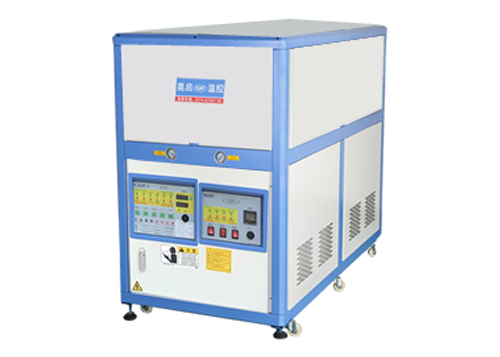

理解多組溫控單元的接線圖，首先需要了解溫控單元的基本結構和功能。多組溫控單元通常包括溫度傳感器、溫度控制器和執行機構（如加熱器或冷卻器）等部分。接線圖則是將這些部分按照電氣連接規則進行連接的圖示。

以下是一些步驟和要點，幫助你理解多組溫控單元的接線圖：

識別基本組件：

溫度傳感器：負責檢測環境溫度，并將溫度信號轉換為電信號。

溫度控制器：接收溫度傳感器的信號，與設定值進行比較，并控制執行機構的動作。

執行機構：根據溫度控制器的指令，調節環境溫度。

理解接線圖布局：

接線圖通常按照功能區域進行劃分，如電源區、輸入區、輸出區等。

注意識別每個區域的標簽和標識，如“+”、“-”表示電源的正負極，“IN”表示輸入，“OUT”表示輸出等。

分析電源連接：

多組溫控單元確定電源線的接入位置，注意電源的電壓和電流是否與溫控單元的要求匹配。

在接線圖中找到電源的正負極，并正確連接到溫控單元的相應位置。

理解信號傳輸：

溫度傳感器的信號線連接到溫度控制器的輸入端。

溫度控制器的輸出端連接到執行機構的控制端，用于控制執行機構的動作。

注意細節和標注：

接線圖中可能包含一些細節和標注，如線徑、顏色、連接方式等，這些信息對于正確接線非常重要。

注意查看接線圖中的注釋和說明，了解每個連接點的具體含義和要求。

按照步驟進行接線：

在理解接線圖的基礎上，按照步驟進行接線，確保每個連接點都正確無誤。

在接線過程中，注意保持整潔和有序，避免交叉和混亂。

通過以上步驟和要點，你應該能夠更好地理解多組溫控單元的接線圖，并正確地進行接線操作。
